पिस्टन रिंग के गैप को मुख्य रूप से तीन प्रकारों में वर्गीकृत किया जाता है: साइड गैप, एंड गैप और बैक गैप। साइड गैप, जिसे "साइड क्लीयरेंस" भी कहा जाता है, रिंग स्थापित होने पर पिस्टन रिंग के किनारे और पिस्टन रिंग ग्रूव के बीच का स्थान है। मानक {{0}}.04-1.10मिमी के बीच है। अंत अंतराल, जिसे "रिंग ओपनिंग क्लीयरेंस" के रूप में भी जाना जाता है, पिस्टन रिंग के दोनों सिरों के बीच का स्थान है जब पिस्टन सिलेंडर के अंदर शीर्ष मृत केंद्र (टीडीसी) तक पहुंचता है। इसके लिए मानक 0.25-0.50 मिमी के बीच है। बैक गैप पिस्टन रिंग की आंतरिक बेलनाकार सतह और पिस्टन रिंग ग्रूव के नीचे के बीच की जगह को संदर्भित करता है। इसकी मानक सीमा 0.50मिमी-1.{{9}मिमी है।
यह ध्यान रखना महत्वपूर्ण है कि कार के कारखाने से निकलने से पहले पिस्टन रिंग गैप पूर्व निर्धारित होते हैं। अधिकतम और न्यूनतम सीमा मान हैं, और वे विभिन्न वाहनों के बीच भिन्न-भिन्न हैं। प्रत्येक विशिष्ट वाहन के लिए वास्तविक विशिष्टताओं का उल्लेख करना महत्वपूर्ण है।
पिस्टन रिंगों के तीन अंतरालों को मापने की विधियाँ

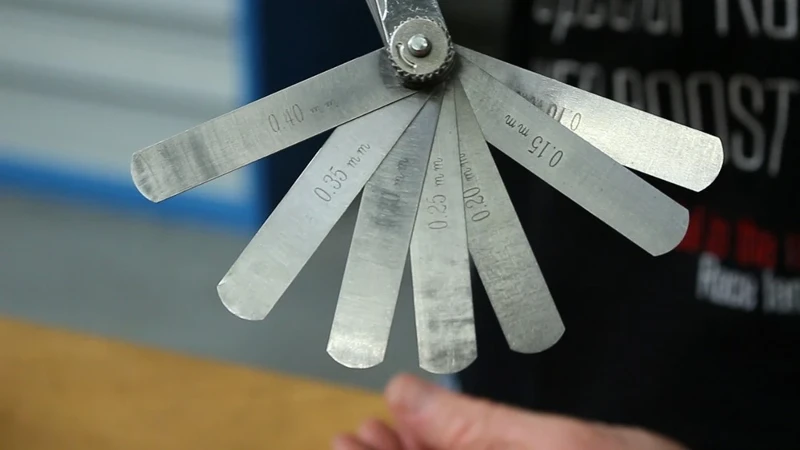

साइड गैप:पिस्टन रिंग को पिस्टन से हटा दें। इसके किनारे को पिस्टन रिंग खांचे में दबाएं और इसे अपनी जगह पर पकड़ें। पिस्टन रिंग और खांचे के बीच के अंतर को मापने के लिए फीलर गेज का उपयोग करें।
अंत अंतराल:पिस्टन रिंग को पिस्टन पर समान रूप से रखें। फिर, पिस्टन को इंजन के शीर्ष मृत केंद्र की ओर धकेलें। पिस्टन रिंग के उद्घाटन पर अंतर को मापने के लिए फीलर गेज का उपयोग करें।
बैक गैप:इसकी गहराई मापने और मान रिकॉर्ड करने के लिए कैलीपर की पूंछ को पिस्टन रिंग खांचे में डालें। फिर कैलीपर का उपयोग करके पिस्टन रिंग के क्रॉस-सेक्शनल मान को मापें। परिणाम प्राप्त करने के लिए पिस्टन रिंग क्रॉस-सेक्शनल मान को खांचे की गहराई से घटाएं।
पिस्टन रिंगों के तीन अंतरालों को मापते समय ध्यान देने योग्य बातें
पिस्टन के कुछ समय तक इंजन के भीतर चलने के बाद, यह अनिवार्य रूप से तेल और कार्बन अवशेष जमा करता है। इससे माप की सटीकता प्रभावित हो सकती है. इसलिए, अंतराल को मापने से पहले पिस्टन और पिस्टन रिंग दोनों को साफ करना महत्वपूर्ण है।
अंतराल को मापते समय, त्रुटियों को कम करने के लिए पिस्टन रिंग और पिस्टन को एक समतल सतह पर रखने का प्रयास करें।
चूंकि अलग-अलग वाहनों में तीन अंतरालों के लिए अलग-अलग मान हो सकते हैं, इसलिए माप की तुलना करते समय किसी के वाहन मॉडल के लिए विशिष्ट पिस्टन रिंग गैप मानक चार्ट को संदर्भित करना आवश्यक है।
